Fixation sur tôle: épaisseur sans trou 2x1,25 épaisseur du panneau isolant + minimum 20 mm. Fixations sur bois: épaisseur du panneau isolant + épaisseur du bois.
Fixation sur béton : épaisseur du panneau isolant + 25 mm minimum pré-percé 5 ou 5,5 mm. Fixation sur béton léger : épaisseur du panneau isolant + minimum 55 mm.

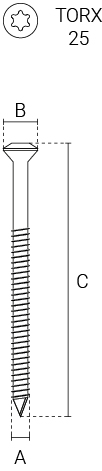

| A mm |
B mm |
C mm |
|---|---|---|
| 6,3 | 9 | 30 |
| 6,3 | 9 | 45 |
| 6,3 | 9 | 60 |
| 6,3 | 9 | 70 |
| 6,3 | 9 | 80 |
| 6,3 | 9 | 100 |
| 6,3 | 9 | 130 |
| 6,3 | 9 | 160 |
| 6,3 | 9 | 180 |
| 6,3 | 9 | 200 |
| 6,3 | 9 | 230 |
| 6,3 | 9 | 250 |
| 6,3 | 9 | 300 |
